Flats, Darks, Bias – Kalibrierung, und warum ich unbedingt ein motorisiertes Flat-Panel kaufen möchte

Ein Rohbild vom Sensor zeigt nie nur den Himmel. Es zeigt den Himmel plus alles, was Kamera und Optik selbst dazutun: einen elektronischen Sockel, ein bisschen Wärmesignal, Staubschatten und dunkle Bildecken.

Kalibrierung heißt, genau diese Zutaten zu messen und wieder herauszurechnen – damit am Ende nur das echte Signal übrig bleibt. Aktuell habe ich davon nichts: keine Flats, keine Darks, keine Bias. Mein SH2-129-Bild ist genau so entstanden, und gegen Hotpixel ist bisher allein das Dithering zuständig. Hier schreibe ich auf, was die drei (eigentlich vier) sind, was davon bei meiner Kamera wirklich zählt, wie ich sie erstelle – und welches Flat-Panel ich mir dafür zulege.

Was in einem Rohbild alles steckt

Jedes Light-Frame ist eine Summe:

• das echte Signal – Nebel, Galaxie, Sterne,
• ein elektronischer Sockel aus Offset und Ausleserauschen – in jedem Bild gleich,
• ein Wärmesignal aus Dunkelstrom und Hotpixeln – hängt von Belichtungszeit und Temperatur ab,
• und optische Ungleichmäßigkeit – die Ecken sind dunkler als die Mitte (Vignettierung), und jedes Staubkorn auf Filter oder Sensor wirft einen Schatten.

Für jede dieser Zutaten gibt es ein Kalibrier-Frame. Die Rechnung dahinter ist erstaunlich simpel:

Kalibriertes Bild = (Light − Dark) ÷ Flat. Das Dark wird abgezogen – es ist additiv, Sockel und Wärme kommen oben drauf. Das Flat wird hineingeteilt – es ist multiplikativ, es dämpft das Licht je nach Bildstelle.

Die vier Frames im Einzelnen

Bias – die kürzestmögliche Belichtung im Dunkeln, Bruchteile einer Sekunde. Misst den reinen elektronischen Sockel: Offset plus das feste Ausleserauschen-Muster, ganz ohne Licht und ohne nennenswerte Zeit. Gleicher Gain und Offset wie die Lights.

Dark – gleiche Belichtungszeit, Gain, Offset und Temperatur wie die Lights, aber im Dunkeln. Fängt ein, was sich über die Zeit ansammelt: Dunkelstrom, Hotpixel, eventuell Verstärkerglut – und enthält den Bias gleich mit. Wird von den Lights abgezogen.

Flat – ein gleichmäßig beleuchtetes Feld, aufgenommen durch die komplette Optik bei identischem Fokus, Filter und Rotationswinkel wie die Lights. Zeichnet Vignettierung und Staubschatten auf und wird in die Lights hineingeteilt. Der wichtigste Frame – dazu gleich mehr.

Flat-Dark – ein Dark, das zur Flat-Belichtungszeit passt. Kalibriert die Flats selbst, denn auch die haben ihren Sockel. Auf modernen CMOS-Kameras nimmt man dafür lieber Flat-Darks als Bias.

Was davon bei meiner Kamera wirklich zählt

Das hängt an meinem Sensor, dem Sony IMX533:

• Flats sind Prio 1. Vignettierung und Staub sind immer da – reine Optik. Ohne Flats bleiben dunkle Ecken und Staub-„Donuts“, die sich beim Strecken hässlich hervorheben.
• Darks sind fast zweitrangig. Der IMX533 hat extrem niedrigen Dunkelstrom (bei −10 °C nur rund 0,06 e⁻ in 300 s) und kein Amp-Glow; die Hotpixel erledigt ohnehin das Dithering. Ein Dark schadet nicht, ist aber kein großer Hebel.
• Bias ist auf CMOS heikel. Sehr kurze Belichtungen sind oft nicht stabil, und Darks lassen sich nicht über den Bias skalieren. Der moderne Weg ist deshalb kein separates Bias, sondern Flat-Darks für die Flats und passgenaue Darks für die Lights. Mein IMX533 wäre hier gutmütig – kein Amp-Glow, ein Dark sieht praktisch aus wie ein Bias –, ich bleibe aber beim Standard mit Flat-Darks.

Kurz, die Reihenfolge lautet bei mir Flats ≫ Darks > Bias. Deshalb geht es bei meiner Anschaffung um genau eine Sache: ein Flat-Panel – den Baustein, der bei mir den größten Unterschied macht.

Der Remote-Haken: Es muss ein automatisiertes Panel sein

Mein Rig steht 8.500 km entfernt in Texas – niemand kann vor Ort eine Kappe aufsetzen. Für Darks, Flat-Darks und Bias brauche ich Dunkelheit, für Flats eine gleichmäßige Lichtquelle vor der Optik. Beides muss vollautomatisch laufen.

Also kommt nur ein motorisiertes Panel infrage, das N.I.N.A. öffnet, schließt und dimmt und zugleich als Deckel dient: geschlossen und Licht an ergibt Flats, geschlossen und Licht aus ergibt Darks und Bias, offen heißt beobachten. Ein Handpanel scheidet im Remote-Betrieb aus.

Fast ebenso wichtig: Ich habe keine Kontrolle über das Dach – das verwaltet Starfront –, und mein GT81 hat bisher keine fernbedienbare Abdeckung. Bei offenem Dach strahlt die freie Frontlinse gegen den kalten Himmel ab und beschlägt mit Tau, in kalten Texas-Winternächten auch mal mit Reif – über Monate schlecht für Vergütung und Sauberkeit.

Ein geschlossenes Panel entschärft das doppelt: Es ist Staub- und Schutzdeckel und dämpft die Abstrahlung, also die Tau- und Reifgefahr, schon stromlos. Gegen eingeschlossene Restfeuchte sitzt hinter der Leuchtfläche eine Heizung, die ich am besten dauerhaft laufen lasse – idealerweise sensorgeregelt nach dem Taupunkt. Ob es diese echte Automatik gibt oder man die Heizung schlicht auf „immer an“ stellt, unterscheidet die beiden Kandidaten deutlich.

Die Panel-Frage: FlatMaster Neo 120 oder Deep Sky Dad OFP2?

Beide sind motorisiert, fernsteuerbar, haben eine Taukappenheizung und können als Deckel dienen – also grundsätzlich beide remote-tauglich. Die Unterschiede:

Zur DSD-Heizung: laut Produktseite serienmäßig, im Handbuch als „optional“ geführt – im Warenkorb also prüfen.

Meine Wahl: Deep Sky Dad OFP2 PRO

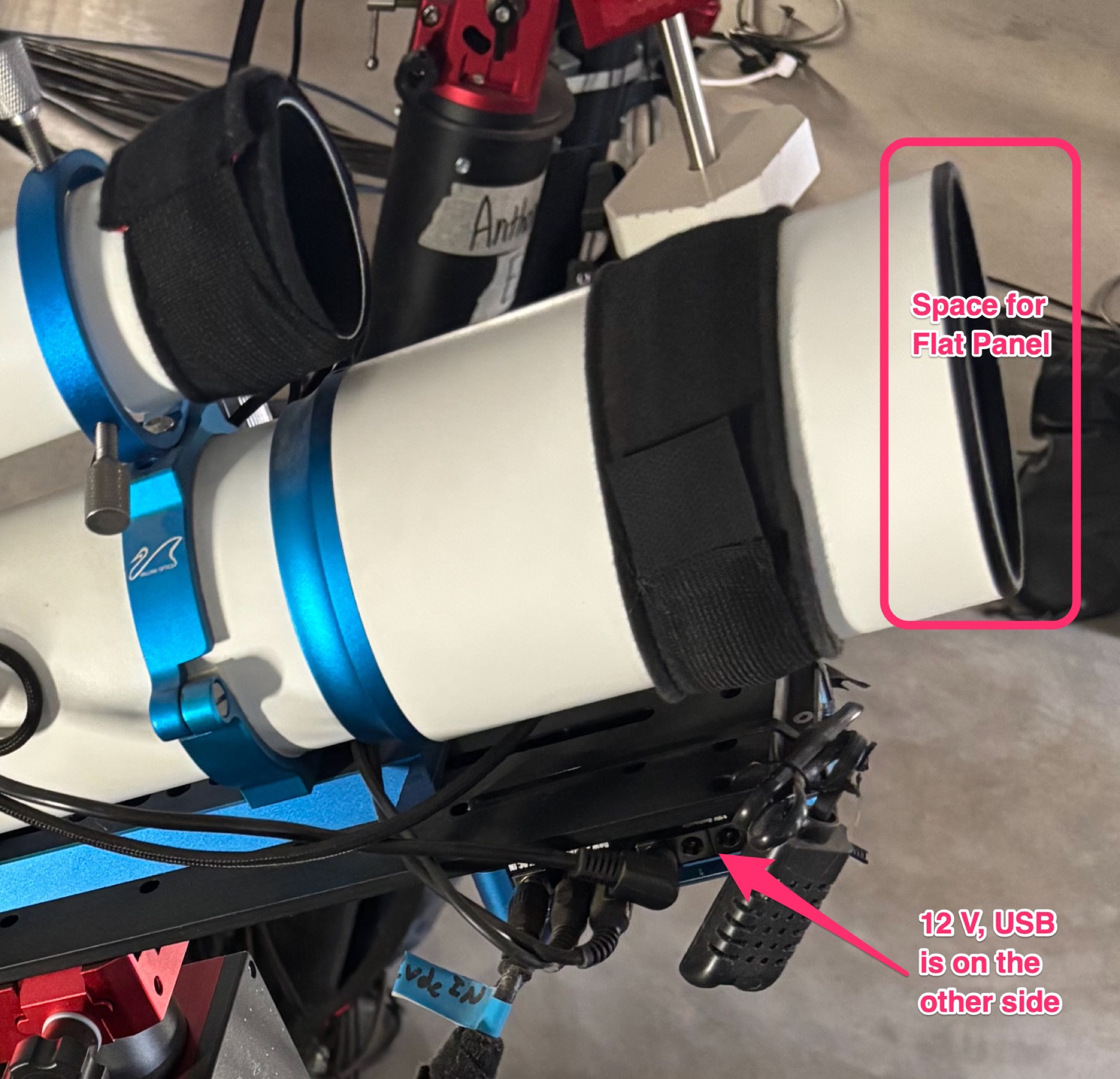

Er ist maßgefertigt für die GT81-Taukappe, öffnet seitlich (keine zusätzliche Baulänge, kein Freiraum nötig), lässt sich über ASCOM, INDI und ASIAIR fernsteuern, bringt Taukappenheizung und Hindernis-Erkennung mit, und seine 12-bit-Dimmung (0–4096) liefert die feine Ausleuchtung für saubere Schmalband-Flats. Praktisch: Er läuft mit 12 V – genau das, was meine PowerBox ohnehin liefert – plus dem mitgelieferten USB-C. Nur seine Heizung muss ich auf „immer an“ stellen; eine Taupunkt-Automatik hat er nicht, der Thermistor schützt nur vor Überhitzung.

Der FlatMaster Neo 120 wäre eigentlich das smartere Gerät: echtes Auto-Dew mit Taupunkt-Sensor, Auto-Schließen bei Sonnenaufgang, helles LED-Panel, ein einziges USB-C-Kabel und dasselbe Pegasus-Ökosystem wie meine PowerBox. Zwei Dinge sprechen dagegen: Er ist noch jung – auf Cloudy Nights wird ein Problem mit dem Schließmechanismus berichtet – und, der eigentliche Knock-out, sein Silikon-Flansch braucht eine Taukappe mit mindestens 125 mm Außendurchmesser (nach oben bis 166 mm innen). Die 120 im Produktnamen meint nämlich die Öffnung des Teleskops, nicht die Taukappe – mit 81 mm Öffnung läge der GT81 da locker drin. Nur misst seine Taukappe außen eben nur 103 mm – und zwar in Generation III wie IV: William Optics hat beim Generationswechsel nur das hintere Ende mit Okularauszug und Rotator umgebaut, das vordere CNC-Gehäuse blieb maßlich unverändert. Ohne Bastel-Adapter dichtet er auf meinem Refraktor schlicht nicht, und basteln will ich an einem 8.500 km entfernten Rig nicht.

Damit ist die Entscheidung gefallen: Passform schlägt Komfort. Ein Foren-Tipp gilt für beide: das Panel an einer sauberen 12-V-Quelle betreiben, bei mir ein normaler 12-V-Ausgang der PPBA, nicht an einem PWM-gedimmten Dew-Kanal – sonst können Streifen ins Flat geraten.

Wie ich die Frames dann erstellen werde

Flats. Das geschlossene Panel sitzt vorn auf der Taukappe und leuchtet die Optik gleichmäßig aus. Für jeden Filter stelle ich Helligkeit und Belichtungszeit so ein, dass das Histogramm etwa bei einem Drittel bis der Hälfte des Wertebereichs liegt – nicht zu dunkel, nicht ausgebrannt. Fokus, Filter und Rotation exakt wie bei den Lights, sonst passen die Staubschatten nicht mehr. N.I.N.A. hat einen Flat Wizard, der die Belichtung pro Filter automatisch einregelt. 20 bis 30 Flats je Filter, gestackt.

Flat-Darks. Direkt danach: Panel aus, gleiche Flat-Belichtungszeit, gleiche Einstellungen. Genauso viele wie Flats.

Darks. Panel geschlossen und aus. Gleiche Belichtungszeit, Gain, Offset und Temperatur wie die Lights. Weil meine Kühlung fest auf −10 °C geregelt ist, lege ich einmal eine Dark-Bibliothek an – etwa 30 bis 50 Darks je Belichtungszeit – und verwende sie wochenlang wieder.

Bias, falls überhaupt: kürzeste Belichtung, dunkel, gleicher Gain und Offset. Bei mir eher nicht, siehe oben.

Und jetzt?

Jetzt muss ich mich nur noch entscheiden und bestellen – und dann heißt es warten, bis das Panel bei Starfront eintrifft und eingebaut ist. Sobald es am Rig sitzt und die ersten automatischen Flats laufen, folgt ein eigener Beitrag: die Inbetriebnahme des neuen, automatisierten Flat-Panels.
