Svenesis CosmicDepth 3D

Version 1.0.1 – GPL-3.0-or-later

✨ Im offiziellen Siril-Script-Repository verfügbar. Du kannst dieses Skript direkt aus Siril installieren und starten – öffne Skripte → Skripte laden → Skripte, suche nach Svenesis und setze das Häkchen neben diesem Skript.

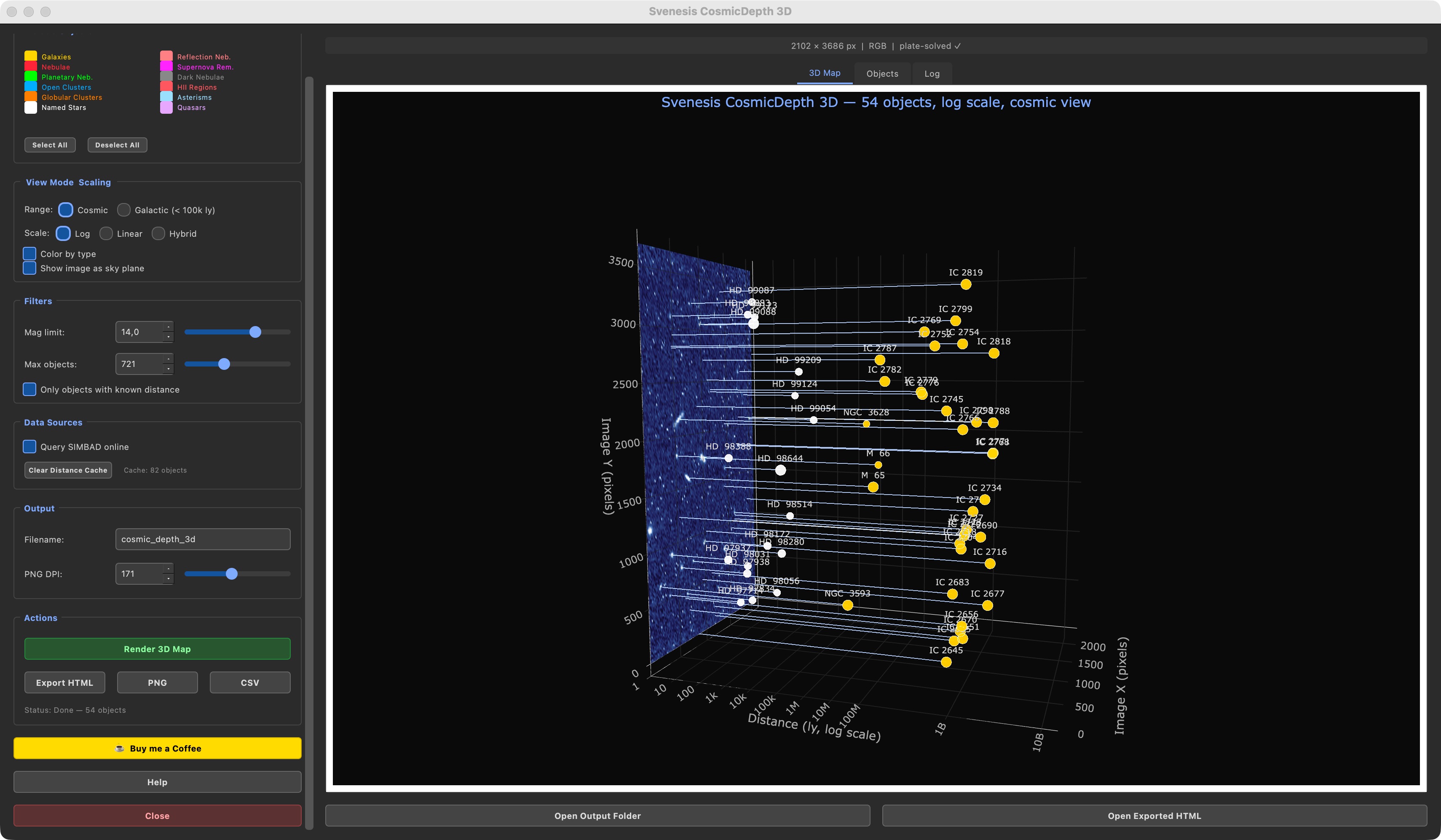

Rendert Katalogobjekte aus plategesolvten Bildern als interaktive 3D-Szene. Die Objekte werden in ihren tatsächlichen astronomischen Entfernungen hinter einer Bildebene platziert, wobei Stecknadeln jede Markierung mit ihrer exakten Pixelposition verbinden. So lassen sich Tiefenbeziehungen unmittelbar erkennen – etwa der Unterschied zwischen einem nahen Nebel in 1.344 Lichtjahren und einer fernen Galaxie in 30 Millionen Lichtjahren Entfernung.

Was ist der Unterschied zu CosmicView 3D?

CosmicDepth 3D beantwortet die Frage „Wie weit liegen die Objekte in meinem Bild voneinander entfernt?“ – das Foto bleibt als Hintergrund erhalten, und Tiefenstäbe zeigen die wahren Abstände zwischen den annotierten Objekten innerhalb dieses Bildfeldes.

CosmicView 3D beantwortet die Frage „Wo liegt mein Bild in der Galaxie oder im Universum?“ – das Foto wird als texturiertes Rechteck in ein vollständiges 3D-Modell der Milchstraße oder Lokalen Gruppe eingebettet, sodass sichtbar wird, in welchen Spiralarm es zeigt und wie weit von der Erde es reicht.

3D-Szenenaufbau

Bildebene als flaches Rechteck in der Originalausrichtung
Tiefenstangen verbinden Marker mit den exakten Bildpixeln
Drehbare eingebettete Ansicht via Plotly und QWebEngineView
Betrachterperspektive mit Tiefe (X), Pixel-X (Y) und Pixel-Y (Z) als Achsen

Skalierung & Ansichtsmodi

Stretched-log (Standard) – stückweise logarithmische Entfernungsachse
Linear – echte proportionale Entfernungen
Hybrid – linear bis 10.000 Lj, danach logarithmisch
Ansichtsbereiche – Kosmisch (alle Entfernungen) oder Galaktisch (<100.000 Lj)

Entfernungsermittlung

Prioritätskette:

Lokaler JSON-Cache (90 Tage TTL)
SIMBAD-Tabelle mesDistance
Rotverschiebung × Hubble-Gesetz (z < 0,5)
Typbasierter Median-Fallback (klar gekennzeichnet)

Objektauswahl

Farbcodierte Taxonomie passend zu Annotate Image: Galaxien, Emissions- und Reflexionsnebel, planetarische Nebel, Sternhaufen, Supernova-Überreste, Dunkelnebel, HII-Regionen, benannte Sterne, Asterismen und Quasare.

Performance

Parallele SIMBAD-Tiling-Abfragen mit bis zu 8 gleichzeitigen Requests
Gecachter Plotly-JavaScript-Bundle (~3,5 MB)
WebEngine-Reparaturdialog bei ABI-Konflikten
Live-Fortschrittsanzeige pro Tile

Benutzeroberfläche

3D-Map-Tab – eingebettete drehbare Plotly-Szene
Objects-Tab – sortierbare Tabelle mit Entfernungsdaten
Log-Tab – Diagnoseausgabe
Hilfedialog – vier informative Tabs
Dunkel gestaltetes PyQt6-GUI

Export

HTML – eigenständige interaktive Plotly-Szene
PNG – statischer Export aus der aktuellen Kamerasicht via Plotly / kaleido
CSV – vollständige Objekttabelle mit Koordinaten, Helligkeiten, Entfernungen und Quellen

Workflow

Bild in Siril laden und plate-solven → Skript über Verarbeitung → Skripte starten → Objekttypen wählen → Helligkeitsgrenzen, Skalierungsmodus und Ansichtsbereich konfigurieren → Render 3D Map klicken (oder F5) → ziehen zum Drehen, scrollen zum Zoomen, hovern für Details → als HTML, PNG oder CSV exportieren.

Abhängigkeiten

numpy, PyQt6, matplotlib, astropy, astroquery, plotly, kaleido; optional: PyQt6-WebEngine (In-App-Reparatur falls fehlend)
